Produktionsmaskiner til tryk og skæring er kun så præcise som de filer, de fodres med. Når en laserskærer skal følge en kontur, eller en plotter skal udskære et logo i vinyl, oversættes digitale instruktioner direkte til fysiske bevægelser — og her afslører filformatet sin afgørende betydning. Moderne trykkerier og produktionsvirksomheder oplever dagligt, hvordan forkerte filtyper resulterer i fejlkørte job, spildt materiale og kostbare produktionsstop. Problemet er sjældent maskinen selv, men derimod den fil operatøren sender til den. I en branche hvor automatisering og direkte filimport fra designsoftware er blevet standard, er forståelsen af filformater ikke længere et designerspørgsmål — det er et maskinteknisk kernekompetence, som enhver produktionsleder og maskinoperatør må beherske.
- Vektorfiler indeholder matematiske koordinater, som produktionsmaskiner kan oversætte direkte til bevægelsesinstruktioner uden kvalitetstab
- Pixelbaserede filer (JPG, PNG) mangler de geometriske data, som skæremaskiner og avancerede printere kræver for præcis konturføring
- Forkert filformat er en hyppig årsag til materialespild, fejlkørte job og uplanlagt nedetid i automatiserede produktionslinjer
- AI, EPS og SVG har hver deres styrker i produktionskontekst — valget afhænger af maskintype og workflow
Maskinernes sprog: Hvorfor geometri slår pixels
For at forstå, hvorfor produktionsmaskiner foretrækker vektorfiler, må man først forstå, hvordan disse maskiner faktisk arbejder. En vinylskærer, laserskærer eller CNC-fræser opererer ikke med pixels — de opererer med koordinater. Maskinen modtager instruktioner om at bevæge et skærehoved, en laserstråle eller et fræseværktøj fra punkt A til punkt B langs en defineret kurve. Denne type instruktion matcher perfekt med den måde, vektorgrafik er opbygget på: matematiske beskrivelser af linjer, kurver og former.
Når en operatør sender en vektorfil til en plotter, læser maskinens software filens koordinatdata og konverterer dem til bevægelsesinstruktioner. En cirkel i en vektorfil er ikke tusindvis af pixels arrangeret i en rund form — det er en matematisk formel, der beskriver cirklens centrum, radius og eventuelle stregtykkelse. Plotteren kan følge denne formel præcist, uanset om cirklen skal skæres i 2 cm eller 2 meter diameter.
Pixelbaseret grafik fungerer fundamentalt anderledes. Et JPG-billede er et gitter af farvede punkter, og når en maskine skal udlede en skærelinje fra dette gitter, må softwaren først forsøge at “gætte” hvor kanterne ligger. Denne proces, kaldet tracing eller vektorisering, introducerer unøjagtigheder. Resultatet er ofte hakkede kanter, manglende detaljer og kurver der ikke følger designerens intention. I produktionssammenhæng betyder det kasserede emner og gentagne kørsler.
Hvad sker der i maskinen ved forkert filformat
Konsekvenserne af at sende en pixelfil til en produktionsmaskine varierer afhængigt af maskintypen, men de er sjældent acceptable i professionel produktion. Ved at gennemgå de typiske scenarier bliver det tydeligt, hvorfor filformatvalget er et driftskritisk spørgsmål.
Vinylskærere og plottere
En vinylskærer arbejder udelukkende med vektordata. Når operatøren importerer en fil, søger maskinens software efter skærelinjer — altså vektorkurver den kan følge med kniven. Modtager den en JPG-fil, har softwaren to muligheder: afvise filen helt eller forsøge en automatisk tracing. Den automatiske konvertering producerer sjældent brugbare resultater ved komplekse logoer. Fine detaljer forsvinder, kurver bliver kantede, og tekst bliver ulæselig. Operatøren står med valget mellem at kassere jobbet eller bruge tid på manuel oprydning i softwaren.

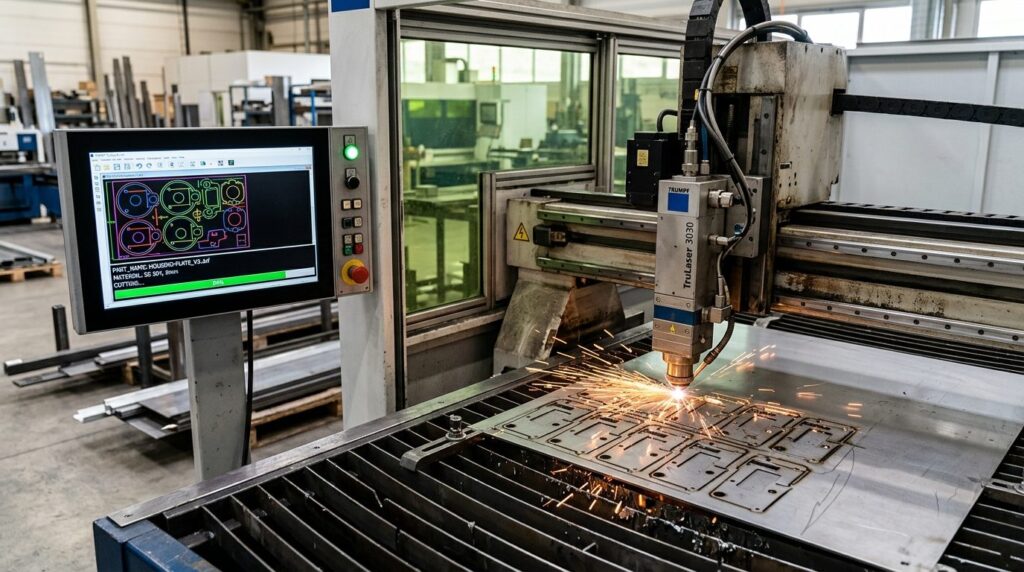

Laserskærere og gravørmaskiner
Laserskærere til industriel brug accepterer typisk både vektor- og pixeldata, men behandler dem vidt forskelligt. Vektorlinjer følges som kontinuerlige skærebaner, hvor laseren bevæger sig langs kurven med konstant effekt. Pixelgrafik behandles derimod som gravering — laseren raster hen over materialet linje for linje og varierer effekten baseret på pixelværdierne. Sender man et logo som JPG med forventning om skæring, får man i stedet en langsom graveringproces med et resultat, der hverken er skarpt skåret eller rent graveret.

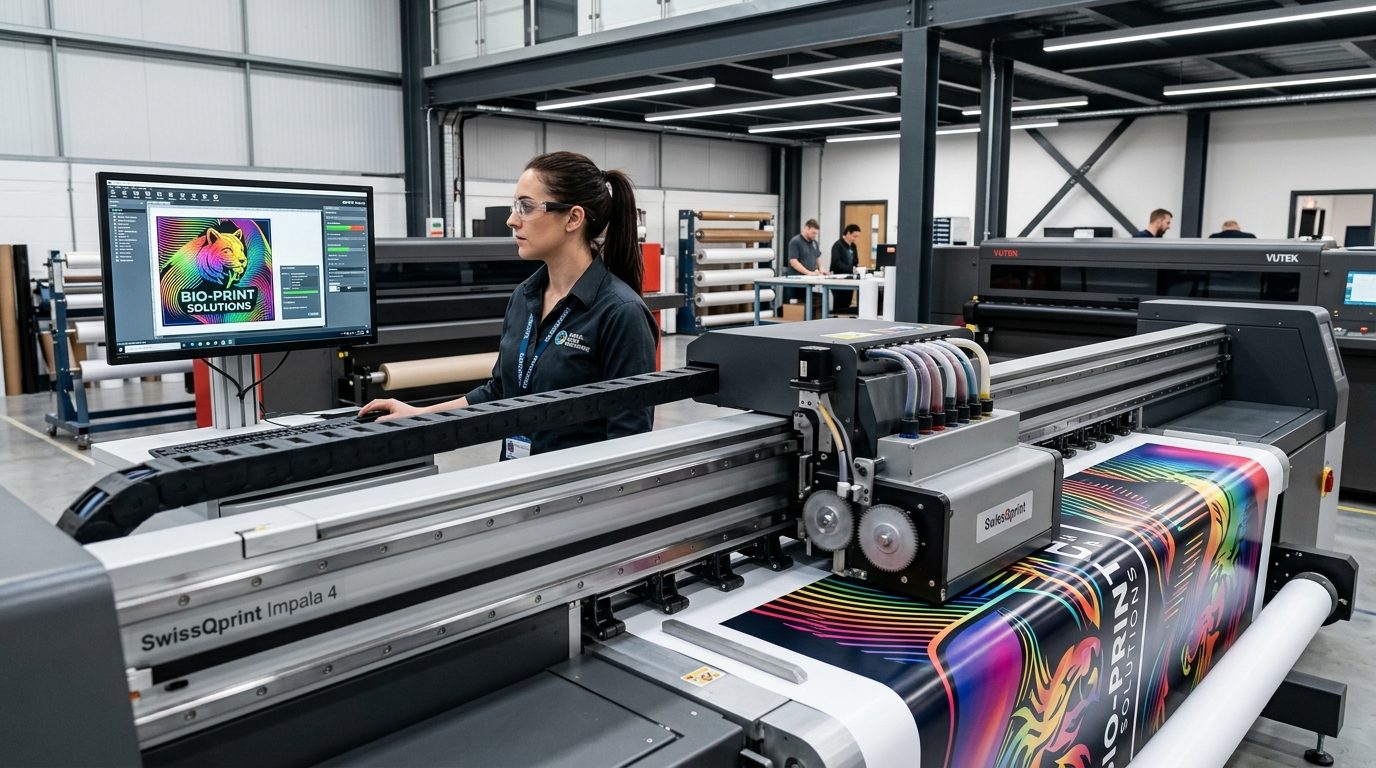

DTG-printere og storformatsprintere
Direkte tekstilprint (DTG) og storformatsprintere kan teknisk set arbejde med pixelfiler, men kravene til opløsning er strenge. En fil der ser acceptabel ud på skærm i 72 DPI bliver katastrofalt sløret ved print i 150 cm bredde. Vektorfiler eliminerer dette problem fuldstændigt — de kan skaleres til enhver størrelse uden kvalitetstab, fordi printsoftwaren beregner pixelværdierne i den præcise opløsning maskinen kræver, direkte fra vektorkoordinaterne.
CNC-fræsere og skæremaskiner
I tungere produktionsmiljøer, hvor CNC-fræsere skærer i metal, træ eller kompositmaterialer, er vektordata ikke blot foretrukket — det er et absolutte krav. Maskinens styreenhed arbejder med G-kode, et sprog der beskriver værktøjsbaner i tre dimensioner. Denne G-kode genereres fra vektortegninger, typisk i DXF- eller DWG-format. At forsøge at importere en pixelfil til en CNC-arbejdsgang giver simpelthen ikke mening — maskinen kan ikke udlede værktøjsbaner fra et pixelgitter.
Filformaterne i produktionskontekst: AI, EPS, SVG og PDF
Ikke alle vektorformater er skabt lige, og i produktionssammenhæng har hvert format sine styrker og begrænsninger. Valget af format afhænger af maskintype, software-workflow og samarbejdspartneres systemer.
AI — Adobe Illustrators native format
AI-filer er branchestandard i grafisk produktion og understøttes af de fleste professionelle RIP-software og maskincontrollere. Formatet bevarer alle lag, farveoplysninger og redigeringsmuligheder. Ulempen er, at AI er et proprietært format, der kræver Adobe-software eller kompatibel tredjepartssoftware at åbne. I produktionsmiljøer hvor Illustrator allerede er standard, er AI det foretrukne valg for maksimal fleksibilitet.
EPS — Encapsulated PostScript
EPS-formatet har eksisteret siden 1987 og er fortsat bredt understøttet på tværs af platforme og ældre udstyr. EPS-filer er selvstændige — de indeholder al nødvendig information til at gengive grafikken korrekt, uanset hvilket program der åbner dem. Dette gør EPS til et sikkert valg ved samarbejde med eksterne leverandører eller ved brug af ældre produktionsudstyr. Begrænsningen er, at EPS ikke understøtter transparens på samme måde som moderne formater.
SVG — Scalable Vector Graphics
SVG er et åbent XML-baseret format, der vinder stigende udbredelse i moderne produktionsworkflows. SVG-filer kan læses og redigeres i en tekstdeditor, hvilket gør dem velegnede til automatiserede systemer hvor filer skal manipuleres programmelt. Mange webbaserede designværktøjer og open source-programmer som Inkscape arbejder primært i SVG. For produktionsmaskiner med nyere software er SVG ofte fuldt understøttet, men ældre systemer kan have begrænset kompatibilitet.
PDF — Portable Document Format
PDF-filer kan indeholde vektorgrafik, men formatet er ikke i sig selv en garanti for vektorindhold. En PDF kan lige så vel indeholde en indlejret JPG-fil, og i så fald er man tilbage ved pixelproblemerne. Ved modtagelse af PDF-filer til produktion bør operatøren altid verificere, at indholdet faktisk er vektorbaseret. Dette gøres ved at zoome kraftigt ind i en PDF-viewer — ægte vektorgrafik forbliver skarp, mens indlejrede pixelbilleder bliver slørede.

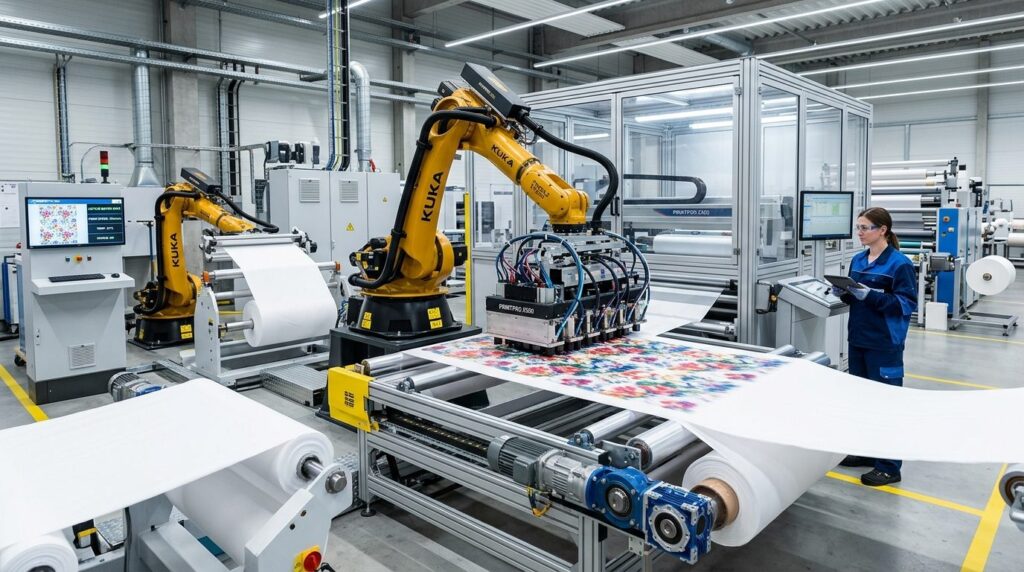

Workflows der minimerer fejl i automatiserede produktionslinjer
I moderne produktionsmiljøer, hvor maskiner ofte importerer filer direkte fra netværksdrev eller cloud-baserede systemer, er robuste filhåndterings-workflows afgørende for driftssikkerheden. En enkelt forkert fil i en automatiseret kø kan forsinke en hel dags produktion.
Preflight-kontrol som standard
Professionelle produktionsvirksomheder implementerer automatiseret preflight-kontrol, hvor indkommende filer valideres før de når produktionskøen. Softwaren kontrollerer filformat, farverum, opløsning (for eventuelle pixelelementer) og om tekst er konverteret til kurver. Filer der ikke opfylder kravene afvises automatisk med en specifik fejlmeddelelse til afsenderen.
Standardiserede filnavngivningskonventioner
I højvolumen-produktion hvor hundredvis af job behandles dagligt, er systematisk filnavngivning kritisk. En konsekvent navnestruktur — eksempelvis ordrenummer_kundenavn_variant.ai — eliminerer forvekslinger og muliggør automatiseret sortering og arkivering. Når hver fil entydigt kan identificeres, reduceres risikoen for at køre det forkerte job på den forkerte maskine.
Versionskontrol og arkivering
Produktionsgodkendte vektorfiler bør arkiveres systematisk, så reprints og genkørsler kan udføres uden at kunden skal fremsende materiale igen. Et centralt filarkiv med versionskontrol sikrer, at operatøren altid arbejder med den senest godkendte version, og at tidligere versioner kan fremfindes hvis nødvendigt. Mange virksomheder integrerer dette med deres ordrestyringssystem, så filer automatisk knyttes til ordrenumre.
Integration mellem designsoftware og maskincontroller
De mest effektive produktionslinjer har direkte integration mellem designsoftware og maskinernes styreenheder. Operatøren arbejder i eksempelvis Illustrator eller CorelDRAW og sender jobbet direkte til maskinen via et plugin eller en hotfolder. Denne integration eliminerer manuelle filkonverteringer og de fejlmuligheder, de medfører. For virksomheder der overvejer maskinopgraderinger, er softwarekompatibilitet og integrationsmuligheder ofte lige så vigtige som maskinens fysiske specifikationer — et emne der behandles grundigt i guiden Hvordan vælger man den rette industriel maskine til sit behov.
Konvertering fra pixel til vektor: Muligheder og begrænsninger
I en ideel verden ville alle kunder levere perfekte vektorfiler. I praksis modtager produktionsvirksomheder dagligt pixelbaserede logoer hentet fra hjemmesider, screenshots fra præsentationer og JPG-filer fra gamle e-mails. Spørgsmålet er, hvordan disse filer håndteres produktionseffektivt.
Automatisk tracing
Moderne designsoftware inkluderer funktioner til automatisk vektorisering af pixelbilleder. Adobe Illustrators “Image Trace” og CorelDRAWs “PowerTRACE” kan konvertere simple grafiske elementer med rimelig præcision. Resultatet afhænger kraftigt af kildefilens kvalitet — et højopløseligt logo med skarpe kanter og få farver konverteres langt bedre end et lille, komprimeret JPG med gradienter.
Automatisk tracing har dog klare begrænsninger. Tekst bliver ofte upræcis, fine detaljer forsvinder, og kurver der burde være perfekt runde eller rette bliver irregulære. For produktionskritiske anvendelser er manuel oprydning næsten altid nødvendig efter automatisk tracing.
Manuel rentegning
Den mest pålidelige metode til at få brugbar vektorgrafik fra pixelmateriale er manuel rentegning, hvor en grafiker tegner logoet op fra bunden med udgangspunkt i pixelfilen som reference. Resultatet er ren, præcis vektorgrafik med perfekte kurver og korrekte proportioner. Processen er tidskrævende, men for logoer og genbrugsbare grafiske elementer er investeringen typisk det værd i reducerede produktionsproblemer over tid.
Fremtidssikring: Tendenser i maskin-fil-integration
Udviklingen inden for produktionsmaskiner peger mod stadig tættere integration mellem designsoftware og hardware. Cloud-baserede produktionsstyringssystemer muliggør at en designer i ét land kan sende en fil direkte til en maskine i et andet, med automatiseret preflight og jobkø-håndtering undervejs. Denne udvikling skærper kravene til konsistente filformater — når den menneskelige operatør fjernes fra flere led i kæden, er der ingen til at opdage og korrigere formatfejl manuelt.
Kunstig intelligens spiller en voksende rolle i automatiseret filhåndtering, herunder intelligent tracing, automatisk farverumskonvertering og prædiktiv kvalitetskontrol. Disse teknologier reducerer fejlraten, men eliminerer ikke behovet for korrekte kildefiler — de gør det blot muligt at håndtere suboptimalt materiale mere elegant. For en dybere forståelse af AI’s rolle i moderne udstyr, se artiklen Kunstig intelligens i moderne udstyr: hvad skal du vide.
Ofte stillede spørgsmål
Kan min skæremaskine overhovedet bruge JPG-filer?
De fleste professionelle skæremaskiner kan ikke direkte bruge JPG-filer til skæring, da formatet mangler de vektordata maskinen kræver for at definere skærebaner. Nogle maskiner har indbygget tracing-funktion, der forsøger at konvertere pixelbilledet til vektorer, men resultatet er sjældent produktionsegnet for detaljerede motiver. For pålidelige resultater bør du altid starte med ægte vektorfiler i AI, EPS eller SVG-format.
Hvorfor ser min fil fin ud på skærmen, men dårlig i print?
Computerskærme viser typisk billeder i 72-96 pixels per tomme (PPI), mens professionelt tryk kræver minimum 300 DPI i den endelige printstørrelse. En fil der fylder skærmen fint kan altså indeholde langt færre pixels end printeren har brug for. Vektorfiler omgår dette problem fuldstændigt, da de beregnes i den nødvendige opløsning i printøjeblikket — de har ingen fast pixeltæthed.
Hvad betyder det at konvertere tekst til kurver?
Når tekst konverteres til kurver (også kaldet outlines eller paths), omdannes bogstaverne fra redigerbar tekst til faste vektorformer. Dette sikrer at teksten vises korrekt uanset hvilke skrifttyper modtagerens computer har installeret. Ulempen er at teksten ikke længere kan redigeres som tekst — stavefejl kan ikke bare rettes, og skrifttypen kan ikke ændres. Gem derfor altid en kopi af filen med aktiv tekst før konvertering.
Er PDF altid et vektorformat?
Nej, PDF er et containerformat der kan indeholde både vektorgrafik, pixelbilleder, tekst og kombinationer af disse. En PDF eksporteret fra Illustrator med vektorgrafik er vektorbaseret. En PDF oprettet ved at scanne et dokument eller indsætte JPG-billeder indeholder pixeldata. For at verificere om en PDF indeholder ægte vektorer, zoom kraftigt ind i en PDF-viewer — vektorelementer forbliver skarpe ved alle zoomniveauer, mens pixelelementer bliver slørede.
Hvilke fejl opstår hyppigst ved filhåndtering i produktionen?
De mest almindelige fejl inkluderer: filer leveret i forkert farverum (RGB i stedet for CMYK), tekst der ikke er konverteret til kurver og derfor skifter font, pixelbilleder indlejret i PDF-filer der antages at være rene vektorfiler, og filer skaleret op fra lav opløsning med forventning om acceptabelt print. Implementering af automatiseret preflight-kontrol fanger de fleste af disse problemer før de når produktionsmaskinerne.
