Sådan får du fremstillet reservedele til udgåede maskiner

Annonce – sponsoreret indhold.

Reservedele til maskiner, der ikke længere kan købes, kan i de fleste tilfælde fremstilles på ny. En maskinfabrik opmåler den gamle del, optegner den i CAD og fremstiller en ny på CNC-maskine i det rigtige materiale. Det er ofte hurtigere end at lede efter en sjælden brugt del, og du ender med en komponent, som du selv ejer tegningerne til. Denne guide følger rækkefølgen i et typisk forløb: fra den gamle del ligger på bordet, til den nye sidder i maskinen.

Reservedele til maskiner, der er udgået: Hvad stilstanden reelt koster

Typisk starter det med en lille, upåfaelig del: et tandhjul, en bøsning, en føringsskinne, et husdæksel eller en spindelmøtrik. Delen slides eller knækker, og maskinen stopper. Når du kontakter den oprindelige leverandør, får du at vide, at modellen er udgået, at lageret er tømt, eller at firmaet er lukket eller overtaget af en anden, som ikke fører de gamle serier.

Maskinen er sjældent det dyre i den situation. Det dyre er det, der sker omkring den:

• Tabt produktion og forsinkede leverancer, som kan udløse bod eller få kunden til at søge andre steder.
• Medarbejdere uden arbejdsopgaver eller overarbejde, når efterslæbet skal indhentes.
• Hastefragt og ekspresindkøb af brugte dele, hvor du ikke kender slidtilstanden.
• Følgeskader, hvis en midlertidig nødløsning belaster andre dele i maskinen.
• Flaskehalse i resten af linjen, hvis maskinen sidder midt i et flow.

Mange virksomheder bruger de første dage på at lede efter originale dele hos forhandlere og på nettet. Hver dag uden en plan gør stilstanden dyrere. Hvis delen er mekanisk og ikke elektronisk, er den hurtigste vej ofte at få den genskabt. Elektronik og styringer er en anden type opgave og følger andre regler.

Opmåling og optegning: Sådan genskabes den gamle del præcist

Alt afhænger af, at den nye del bliver målt og optegnet korrekt. Uden en god tegning er CNC-maskinen blot en præcis måde at lave den samme fejl på. Det er her, en erfaren maskinfabrik gør størst forskel. Opmåling og optegning er en selvstændig disciplin, og den bør ikke være en tilfældig forberedelse til selve bearbejdningen.

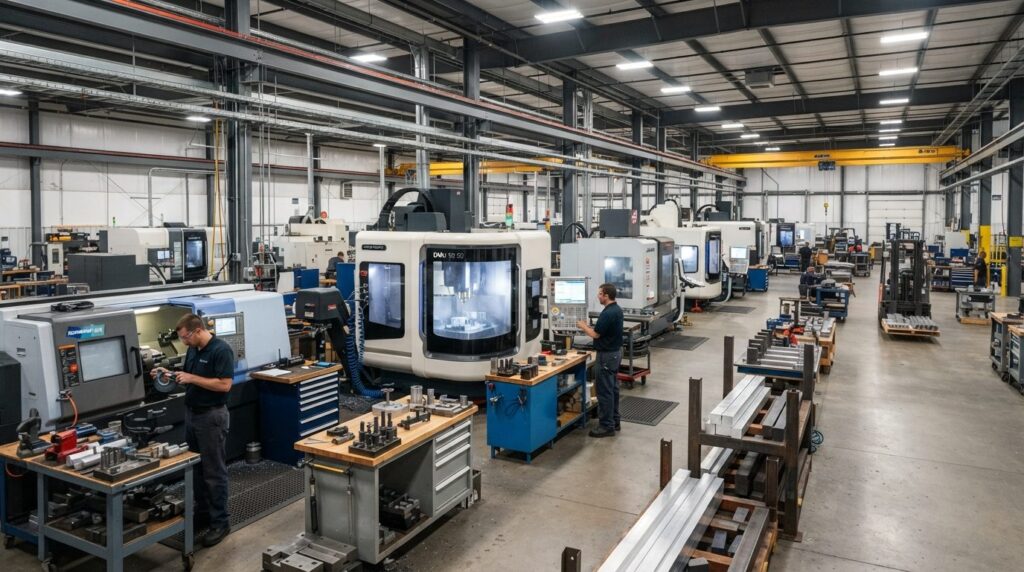

Når tegningen er på plads, kan delen fremstilles ved hjælp af CNC bearbejdning. Metoden gør det muligt at fræse eller dreje den nøjagtige geometri i det rette materiale, uanset om du har brug for én enkelt del eller en lille serie. Programmet kan gemmes, så delen kan fremstilles identisk igen senere. CNC passer derfor godt til udgåede dele, hvor der ikke findes værktøjer eller støbeforme at gå efter.

Sådan foregår opmålingen

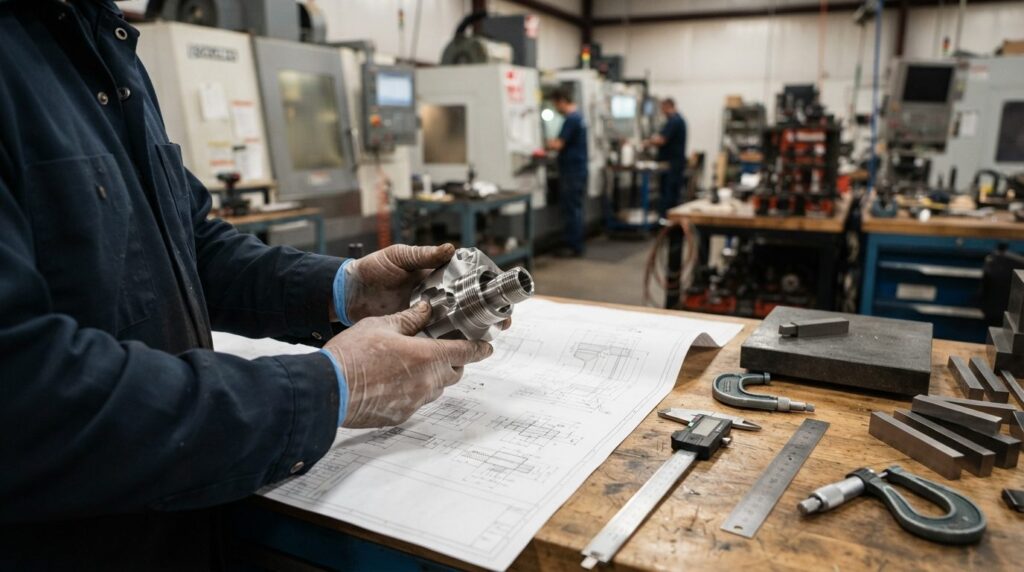

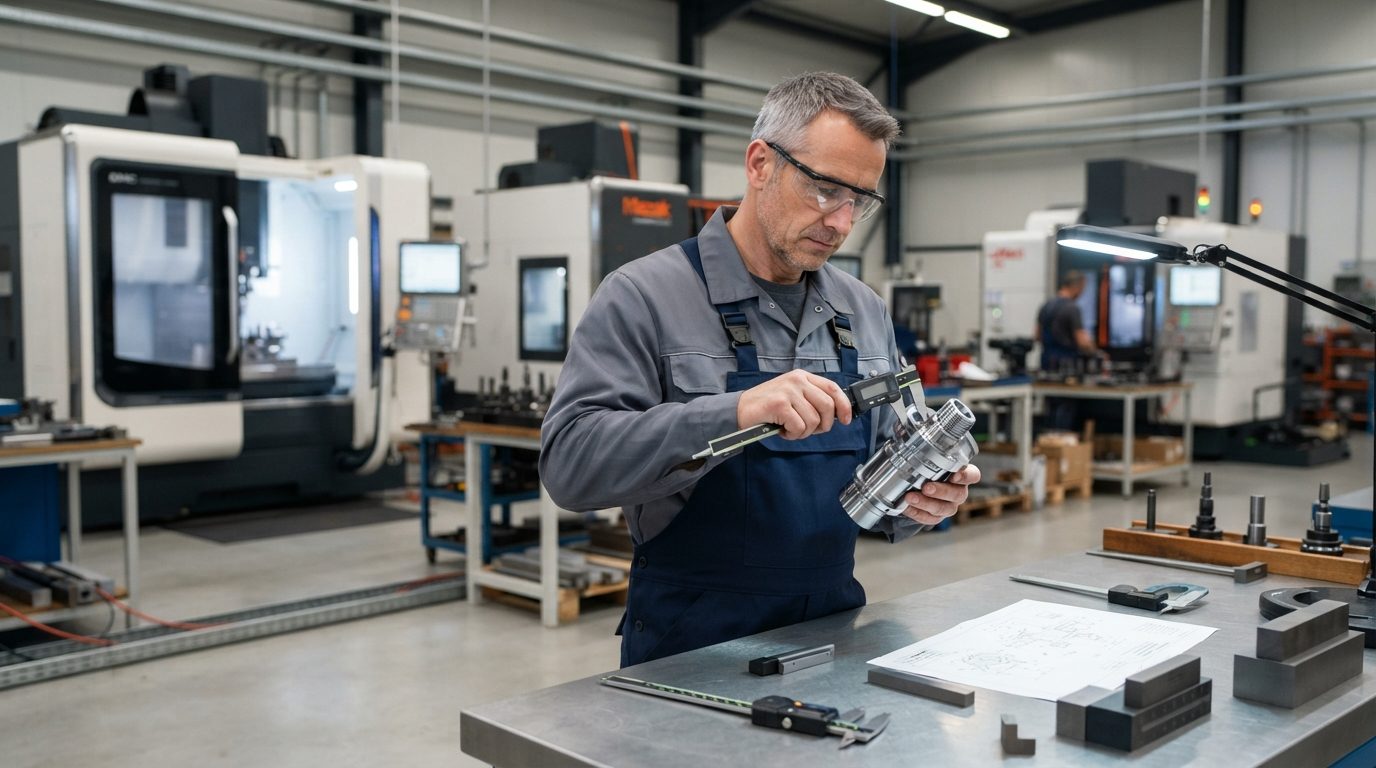

Selve opmålingen sker typisk med skydelære, mikrometer, højdemåler og måleur, og komplekse former kan scannes eller måles på en koordinatmåler. Fremgangsmåden er nogenlunde den samme uanset metode:

1. Rengør delen, så olie, støv og rester af pakninger ikke forvrænger målene.
2. Find de funktionelle mål først. Det er akseldiametre, huldiametre, afstande mellem huller, gevind og de flader, der passer sammen med andre dele.
3. Vurder slid. En aksel, der i dag måler lidt under nominel størrelse, har sandsynligvis oprindelig været en standardstørrelse. Tegningen skal vise delens oprindelige mål, ikke de slidte.
4. Identificér gevind (metrisk, tomme, rørgevind) med gevindskabeloner. Det er en klassisk fejlkilde på ældre maskiner, især importerede.
5. Notér tolerancer og pasninger, fx om en bøsning skal sidde med tryk eller glide frit, og hvilke flader der kræver en bestemt ruhed.
6. Dokumentér med fotos fra flere vinkler, inklusive markeringer, stempler og støbetal.

Resultatet er en 2D-tegning og typisk også en 3D-model, som danner grundlag for CAM-programmeringen. Her vælges værktøjer, opspænding og bearbejdningsrækkefølge. En god programmering sikrer, at delen kan fremstilles økonomisk, uden at præcisionen går tabt.

Det skal du levere til leverandøren: Prøveemne, mål og materialekrav

Jo bedre oplysninger du leverer, desto mere præcist bliver tilbuddet, og desto mindre risiko er der for at få en del, der ikke passer. Forbered disse punkter, inden du kontakter en leverandør.

1. Det fysiske prøveemne

Den gamle del er din vigtigste kilde. Selv en defekt eller knækket del indeholder oplysninger om geometri, materiale og slidmønster. Gem alle brudstykker, og kassér ikke noget, før den nye del er monteret og afprøvet. Send også gerne tilstødende dele med, fx den aksel, bøsningen skal sidde på, eller huset, den skal passe i. Så kan leverandøren kontrollere pasningerne direkte i stedet for at gætte ud fra tegninger.

2. Mål, tegninger og dokumentation

Hvis du har gamle tegninger, manualer, styklister eller eksploderede illustrationer, så send dem med, selv hvis de er ufuldstændige eller i dårlig kvalitet. Typeskilt, serienummer og fabrikat hjælper også, fordi mange maskiner findes i flere varianter med små forskelle. Skriv desuden, hvilke mål du allerede har kontrolleret, og hvilke du er usikker på.

3. Materialekrav

Materialet er afgørende for holdbarheden, og det er ikke altid synligt. To dele, der ligner hinanden, kan være lavet i vidt forskellige materialer. Spørg dig selv:

• Er delen udsat for slid, slag eller høj belastning?
• Skal den tåle varme, kemikalier, fugt eller fødevarekontakt?
• Er den varmebehandlet eller hærdet, og er der brug for overfladebehandling?
• Er der krav til vægt, ledeevne eller glidegenskaber?

Hvis du ikke kender materialet, kan leverandøren hjælpe med at vurdere det ud fra udseende, vægt, magnetisme, hårdhed og brugssituation. Ved kritiske dele kan en materialeanalyse være en god investering. Maskinfabrikker som Bendix Tool arbejder blandt andet i aluminium, stål, rustfrit stål, kobber og plast, så der er som regel et egnet alternativ, hvis det oprindelige materiale ikke længere fås.

4. Mængde og tidsramme

Fortæl, om du har brug for én del hurtigt, eller om du hellere vil have en lille serie, så du får reservedele på lager. Prisen pr. stk. falder ofte, når opsætning og programmering fordeles over flere ens dele. Husk også at oplyse, hvor akut det er. En leverandør kan prioritere anderledes, hvis hele linjen står stille.

Typiske fejl, du kan undgå

• At sende kun en skitse med få mål uden prøveemne.
• At lade slidte mål gå direkte ind på tegningen.
• At glemme at oplyse driftsforhold, fx temperatur, smøring eller belastning.
• At antage, at to ens dele på samme maskine er identiske. Tjek, om der er forskel på højre og venstre, eller om dele er blevet modificeret over årene.

Forbedr delen, mens du alligevel får den genskabt

En reproduktion behøver ikke være en blind kopi. Hvis en del er gået i stykker, er det ofte, fordi den var den svageste led i konstruktionen, eller fordi materialet ikke passede til belastningen. Når tegningen alligevel skal laves på ny, er det oplagt at spørge: Hvorfor gik den i stykker, og kan vi gøre den bedre?

Typiske forbedringer er:

• Bedre materiale. En del i almindeligt stål, der ruster, kan laves i rustfrit stål. En bøsning, der slides hurtigt, kan skiftes til et materiale med bedre glideegenskaber.
• Overfladebehandling. Hærdning, anodisering eller anden behandling kan forlænge levetiden på udsatte flader.
• Mere robust geometri. Større radier i hjørner reducerer spændingskoncentrationer, og lidt mere materiale ved belastede steder kan forhindre brud.
• Enklere fremstilling. En del, der oprindelig var støbt eller sammensvejset af flere stykker, kan måske fræses i ét stykke.
• Bedre vedligeholdelse. Smørehuller, tilgængelige skruer eller standardiserede mål gør fremtidig service lettere.

Det kan være en fordel at lave en prototype først. Her kan 3D-print bruges til at kontrollere form og pasning, inden den endelige del bearbejdes i metal. Det koster lidt tid, men kan spare dig for at skulle lave delen to gange.

Vær opmærksom på, at ændringer aldrig må kompromittere maskinens funktion eller sikkerhed. Hvis delen indgår i en sikkerhedsfunktion, fx en afskærmning, en holdeanordning eller en del af en bremse, skal du have styr på reglerne for maskinsikkerhed. Arbejdstilsynet er myndigheden at spørge, hvis du er i tvivl om, hvad en ændring betyder for maskinens godkendelse.

Sådan sikrer du driften af ældre maskiner fremover

Den første gang er en nødløsning. Næste gang bør være en rutine. Du får mest ud af forløbet, hvis du bruger det til at opbygge en strategi for dine ældre maskiner.

1. Lav en kritikalitetsliste. Gennemgå dine maskiner, og vurdér, hvilke der får hele produktionen til at stoppe, hvis de går ned. Vurdér dernæst, hvilke dele i dem der er mest udsatte for slid, og som du ikke kan få fra en leverandør.
2. Gem alt digitalt. Tegninger, 3D-modeller, materialeangivelser, tolerancer og CAM-programmer fra den første reproduktion bør ligge i dit eget arkiv. Så kan delen bestilles igen hos samme eller en anden leverandør.
3. Byg et lager af sliddele. Når du alligevel får fremstillet en del, så overvej at bestille et par ekstra. Opsætningen er allerede betalt, og du slipper for at stå stille næste gang.
4. Dokumentér ændringer. Notér, hvad du har forbedret, og hvorfor. Det gør det nemmere at vurdere effekten og undgå at gentage gamle fejl.
5. Find en fast samarbejdspartner. En leverandør, der kender dine maskiner og dine dele, kan reagere markant hurtigere end en, der skal starte forfra hver gang. En maskinfabrik med opmåling, programmering, bearbejdning, overfladebehandling og montage under samme tag giver færre led og kortere gennemløbstid.
6. Planlæg vedligehold. Slid kan ofte opdages, før delen går i stykker. Kontrollér lejer, føringer og transmissionsdele ved planlagte stop, og bestil nye dele i god tid.

Når du har en proces for reservedele til maskiner, bliver ældre udstyr langt mindre risikabelt. En maskine, der er afskrevet og fungerer godt, er ofte en bedre forretning end en ny, især hvis du ved, at du kan få fremstillet de dele, den skal bruge. Samtidig bliver du uafhængig af, om en producent eksisterer, eller om en gammel model stadig er på kataloget.

Ofte stillede spørgsmål

Kan alle reservedele til udgåede maskiner genskabes?

De fleste mekaniske dele som aksler, bøsninger, tandhjul, flanger, huse og beslag kan genskabes, hvis delen kan måles, og materialet kan bestemmes eller erstattes. Elektronik, styringer og komplekse hydrauliske komponenter er sværere og kræver ofte andre løsninger, fx udskiftning med en kompatibel moderne enhed. En leverandør kan vurdere din konkrete del ud fra fotos og et prøveemne.

Hvad hvis den gamle del er knækket eller helt slidt op?

Det er sjældent et problem. Brudstykker og slidte dele kan stadig give information om oprindelig form og materiale. Hvis delen mangler helt, kan leverandøren måle de dele, den skal passe til, og konstruere den ud fra dem. Det tager lidt længere tid og kræver, at tilstødende dele er i god stand.

Hvor lang tid tager det at få fremstillet en reservedel?

Det afhænger af delens kompleksitet, materialet, behovet for varme- eller overfladebehandling og leverandørens kapacitet. Opmåling og optegning er en del af tidsforbruget og bør regnes med fra start. Fortæl derfor, hvor akut sagen er, og få en realistisk tidsplan i tilbuddet.

Må jeg få fremstillet en kopi af en original del?

Ofte ja, især hvis det drejer sig om almindelige mekaniske sliddele, men det afhænger af, om delen er beskyttet af fx patent eller design. Er du i tvivl, så spørg en juridisk rådgiver eller Patent- og Varemærkestyrelsen, før du bestiller større serier af specialdesignede dele.
