Sådan får du din elektronikprototype klar til produktion

Annonce – sponsoreret indhold.

At få din prototype til produktion i elektronik handler sjældent om at kopiere en fungerende opstilling, men om at gøre kredsløbet robust, reproducerbart og økonomisk fremstilleligt. Flaskehalsen er oftest printkortet. Et layout, der virker på laboratoriebordet, har ofte ikke de marginer, der skal til, når hundredvis af kort skal fremstilles, bestykkes og leve i en maskine i årevis. Her gennemgår vi, hvordan du genkender problemerne, hvad der skal ændres, og hvornår avanceret PCB design er det rigtige næste skridt.

Prototype til produktion elektronik: hvor skjulte designfejl dukker op

En prototype bygges til at besvare ét spørgsmål: Virker idéen? Derfor er layoutet ofte lavet hurtigt, med to lag, brede forbindelser og komponenter placeret, hvor der var plads. Det er helt rimeligt i den fase. Problemet opstår, når samme layout bliver til produktionsfiler uden at nogen har set kritisk på det.

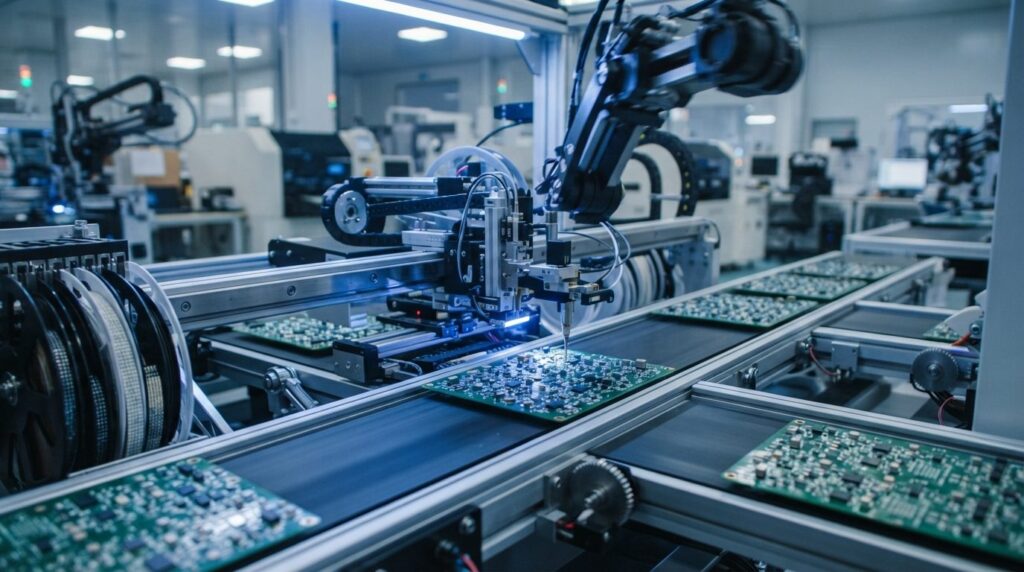

På et enkelt eksemplar kan du kompensere. Du justerer en modstand, lodder en ledning på eller tager et kort ud af kassen, hvis det opfører sig mærkeligt. I serieproduktion kan du ikke det. Små variationer i komponenter, printkortets tolerancer, loddeprofil, temperatur og forsyningsspænding påvirker alle kortene lidt forskelligt. Et design, der kun lige akkurat virker, vil derfor give udfald i serie, selv om prototypen var upåklagelig.

Det er her, avanceret PCB design gør en forskel. Det handler ikke om at gøre kortet mere kompliceret for kompleksitetens skyld, men om at designe efter de elektriske, termiske og produktionsmæssige forhold, som prototypen aldrig blev udsat for. Typiske skjulte fejl er:

• Retursti og stel: Hurtige signaler har brug for en uafbrudt returvej. Hvis stelplanet er flænset af andre forbindelser, opstår støj og EMC-problemer.
• Utilstrækkelig afkobling: Kondensatorer placeret for langt fra IC’ens forsyningsben virker i princippet, men ikke i praksis ved hurtige strømskift.
• Varme, der ikke kommer væk: Et kort, der er køligt på bordet, kan blive varmt i et lukket kabinet.
• Layout uden produktionsmarginer: For snævre afstande, uheldige pad-former eller komponenter, der er svære at bestykke, giver loddefejl.

Typiske tegn på, at din prototype ikke er produktionsklar

Du behøver ikke en komplet analyse for at få en fornemmelse af, om du er på vej ind i problemerne. Kender du nogle af disse symptomer fra din egen prototype, er det et signal om at kigge på printkortet, før du går videre.

1. Den virker, men kun nogle gange. Intermitterende fejl, genstarter eller kommunikationsfejl, der forsvinder, hvis du rører ved kortet eller ændrer måleopstillingen, peger ofte på støj, forsyningsproblemer eller dårlig jordføring.
2. Du har håndrettelser på kortet. Wire-fix, afskårne forbindelser, ekstra kondensatorer og pull-ups, der er loddet på bagefter, skal alle indarbejdes korrekt i layoutet og ikke bare kopieres fra prototypen.
3. Kortet bliver varmt. Spændingsregulatorer, effekttrin, motordrivere og processorer, der er varme at røre ved, skal vurderes under de reelle driftsforhold, ikke på et åbent bord.
4. Hvert kort opfører sig lidt forskelligt. Hvis nummer to af dine prototyper ikke opfører sig som nummer et, mangler designet margin.
5. EMC-forprøver fejler. Hvis produktet skal CE-mærkes, kommer EMC-kravene før eller siden på bordet. Fejl her skyldes ofte layoutet og kan være dyre at rette sent.
6. Fabrikanten kommer med spørgsmål. Hvis printkortproducenten eller bestykningsfirmaet vender tilbage med forslag om ændringer af tolerancer, vias eller komponentplacering, er det en gratis advarsel, som bør tages alvorligt.
7. Du er usikker på komponenternes tilgængelighed. Delene på prototypen er måske købt hos en distributør i enkeltstyk. Er de tilgængelige i serie, og findes der en alternativ komponent med samme footprint?

Hvorfor flere lag og striktere standarder bliver nødvendige

Et tolagskort er fint til enkle styringer. Når kredsløbet rummer hurtige digitale grænseflader, switch-mode-forsyninger, analoge målekredse eller mange strømforbrugende komponenter, begynder to lag at blive en begrænsning. Der er ikke plads nok til både signaler, forsyninger og sammenhængende stelplaner.

Hvad flere lag giver dig

I et flerlags printkort kan du dedikere hele lag til stel og forsyning. Det giver lav impedans i strømforsyningen, en veldefineret retursti for signaler og mulighed for at lægge følsomme signaler mellem to stelplaner som skærmning. Du får desuden mere routingplads, så du kan holde afstand mellem støjende og følsomme forbindelser. Lagopbygningen (stackup) bestemmer også de kontrollerede impedanser for højhastighedssignaler, og den aftales med printkortfabrikanten, fordi materialer og tykkelser afgør, hvad der er muligt.

IPC klasse 2 og klasse 3 i praksis

IPC er den internationale brancheorganisation, der udgiver de standarder, som både designere og producenter arbejder efter. Standarderne inddeler elektronikprodukter i klasser efter, hvor høje krav der stilles til pålidelighed:

• IPC klasse 2 er beregnet til produkter med krav om længere levetid og uafbrudt drift, hvor fejl er uønskede, men ikke kritiske. Det dækker mange industrielle produkter og maskinstyringer.
• IPC klasse 3 er til produkter, hvor fejl ikke kan accepteres, eller hvor miljøet er krævende. Det kan være sikkerhedskritisk udstyr, medicinsk teknik eller elektronik, der skal fungere under store temperatursvingninger og vibrationer.

Forskellen mærker du i designet. Klasse 3 stiller strengere krav til blandt andet kobberbelægning i hullerne, ringe omkring vias og tolerancer, og det kan påvirke både layoutregler og pris. Vælg derfor klasse ud fra produktets reelle brug, ikke ud fra en generel ambition om “så godt som muligt”. Det er en fejl at vælge klasse 3 til et produkt, der ikke behøver det, men også at vælge klasse 2 til noget, der sidder i et kritisk anlæg i mange år.

Hvad der konkret testes og justeres i et avanceret PCB-design

Når en prototype omsættes til et produktionsklart layout, er der en række områder, der gennemgås systematisk. Rækkefølgen herunder følger i store træk det arbejdsflow, en erfaren designer typisk bruger: kravgennemgang, placering, routing og til sidst review og DFM-kontrol.

Signalintegritet

Her handler det om, at signalerne når frem uden at blive forvrænget. Der arbejdes blandt andet med:

• Impedansstyring af ledningsbaner til hurtige grænseflader, så signalbanens bredde og afstand til referenceplan passer til den valgte lagopbygning.
• Differentielle par, der routes symmetrisk og med ens længde, så støj påvirker begge ledere ens.
• Længdetilpasning af grupper af signaler, som skal ankomme samtidigt, fx hukommelsesbusser.
• Terminering og reflektioner, hvor afslutningen af en signalvej vurderes, så ekkoer ikke giver bitfejl.
• Overtale mellem nabosignaler, som reduceres med afstand og skærmende stel.

Power integrity

Forsyningsnettet er en del af kredsløbet, ikke blot en tilslutning. Der kontrolleres, at spændingen holder sig stabil, når belastningen ændrer sig hurtigt. Det indebærer placering og valg af afkoblingskondensatorer, brede forsyningsflader frem for tynde ledningsbaner, lav induktans i forbindelserne og en vurdering af strømmen gennem vias og stikben. Støjende switch-regulatorer placeres, så deres strømsløjfer er korte og ikke forurener analoge dele.

Varmeafledning

Varme er en af de hyppigste årsager til fejl i marken. Her justeres komponentplaceringen, så varmekilder ikke ligger tæt og påvirker følsomme dele. Kobberarealer, termiske vias under effektkomponenter og indre kobberlag bruges til at lede varmen væk. Samtidig vurderes, hvordan kortet er placeret i kabinettet, og om luftstrømmen eller en kølelegeme-løsning er realistisk.

DFM og DFT: kan det fremstilles og testes?

Design for Manufacturing betyder, at layoutet kontrolleres mod fabrikantens faktiske tolerancer og bestykningsprocessens krav. Her ser man på mindste afstande, hulstørrelser, loddemaske, padformer, panelisering og komponentretning. Design for Test sikrer, at der er testpunkter og programmeringsadgang, så kortene kan kontrolleres hurtigt i produktionen. Det er en detalje, der ofte glemmes i prototypen, men som sparer meget tid i serie.

Hvornår du bør inddrage en ekstern specialist

Mange udviklere løser det meste selv, og det er også fint, så længe produktet ligger inden for det, I har erfaring med. Men der er situationer, hvor det betaler sig at hente en ekstern PCB-designer ind, før kortet frigives:

• Højhastighedssignaler eller RF. Ethernet, USB, DDR-hukommelse, trådløse moduler og lignende kræver impedansstyring og stackup-valg, der er svære at gætte sig til.
• Kompakte kort med høj komponenttæthed. Hvis pladsen er trang, og der bruges fine rastermål eller mikro-vias, stiger kravene til både design og fabrikantvalg.
• Krav om IPC klasse 3 eller krævende miljøer. Her bør designregler og dokumentation være på plads fra start.
• Der er fejlet EMC-forprøver. En ekstern gennemgang finder ofte årsagen i retursti, afkobling eller stelstruktur.
• Intern kapacitet mangler. Er jeres elektronikudvikler optaget af firmware og systemdesign, kan en specialist overtage layoutet og levere et gennemarbejdet design.
• Produktet skal leve i mange år. Når du skal stå inde for kortet i en maskine, der kører i årevis, er en uafhængig review en billig forsikring.

Et godt tidspunkt at involvere specialisten er, når diagram og komponentvalg er nogenlunde låst, men før layoutet er færdigt. Så kan placering, lagopbygning og kritiske forbindelser planlægges rigtigt fra start i stedet for at blive rettet bagefter. Har du allerede et fungerende layout, kan en design review være en effektiv start, hvor eksisterende kort gennemgås med fokus på de risici, der er nævnt ovenfor.

Spørgsmål du skal stille, før du sætter elektronikken i produktion

Brug listen som en praktisk tjekliste i dialogen med din designer, fabrikant og bestykningspartner:

1. Hvilken IPC-klasse er produktet designet og dokumenteret til, og passer den til driftsmiljøet?
2. Er lagopbygningen aftalt med printkortfabrikanten, og er impedanskrav angivet på fabrikationstegningen?
3. Er der lavet en gennemgang af stelplaner og returveje for de hurtigste signaler?
4. Er afkobling og forsyningsstruktur vurderet for de mest strømkrævende komponenter?
5. Er varmeudviklingen målt eller vurderet i det kabinet, produktet skal sidde i?
6. Er der gennemført en DFM-kontrol mod den valgte fabrikants tolerancer?
7. Er der testpunkter og en plan for, hvordan hvert kort testes efter bestykning?
8. Er alle kritiske komponenter tilgængelige i serie, og findes der godkendte alternativer?
9. Er der planlagt en pilotserie, så en lille batch kan afdække fejl, før hele ordren køres?
10. Hvem ejer dokumentationen (Gerber-filer, stykliste, tegninger), så produktionen kan flyttes, hvis det bliver nødvendigt?

Kan du ikke besvare flere af spørgsmålene, er det ikke et tegn på, at projektet er dårligt. Det er et tegn på, at du er på det rigtige tidspunkt til at få en ekstra vurdering. Det er langt billigere at justere et layout, før der ligger en ordre hos producenten.

Ofte stillede spørgsmål

Kan jeg bruge min prototypes printkort direkte i produktion?

Nogle gange, hvis kredsløbet er enkelt, og prototypen er designet med produktion for øje. Ofte kræver det dog en gennemgang og en omarbejdning af layoutet, fordi prototypen er lavet til at fungere, ikke til at kunne produceres stabilt i mængder. Mindst bør du lave en DFM-kontrol og en pilotserie, før du bestiller større antal.

Hvornår er et flerlags printkort nødvendigt?

Når du har hurtige signaler, støjfølsomme analoge kredse, høj komponenttæthed eller store strømme, der kræver gode forsyningsflader. Flere lag giver plads til dedikerede stel- og forsyningsplaner, hvilket forbedrer både signalintegritet og EMC-egenskaber. Er kortet enkelt, og kravene lave, kan to lag sagtens være tilstrækkeligt.

Hvad er forskellen på IPC klasse 2 og klasse 3?

Klasse 2 er til produkter med krav om pålidelig drift over længere tid, mens klasse 3 stiller de højeste krav til produkter, hvor fejl er uacceptable, eller hvor miljøet er krævende. Klasse 3 har strengere acceptkriterier for printkortets og samlingernes kvalitet og er typisk dyrere. Valget bør træffes tidligt, fordi det påvirker både design og produktion.

Hvor tidligt bør jeg tænke på produktion i udviklingsforløbet?

Allerede når komponentvalget og kortets mekaniske rammer fastlægges. Valg af kabinet, stik, komponenter og kølestrategi afgør, hvilke muligheder layoutet har senere. Jo tidligere produktionskrav indgår, desto færre dyre redesigns får du bagefter.
