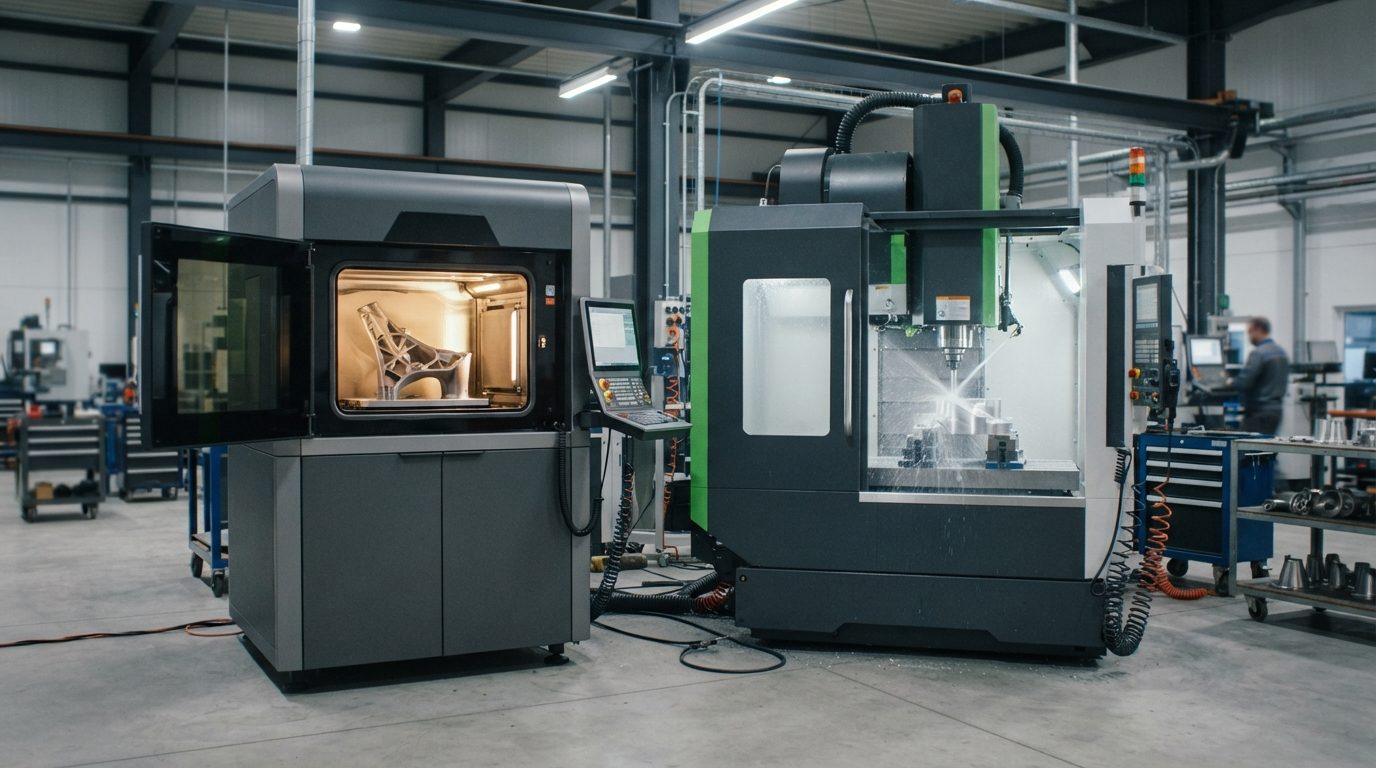

3D-print eller CNC-fræsning i produktionen

Annonce – sponsoreret indhold.

Valget mellem 3D-print eller CNC-fræsning afhænger af serie størrelse, materiale, tolerancekrav og leveringstid. 3D-print vinder typisk på prototyper, komplekse former og enkeltstående specialdele, hvor der ikke skal investeres i opspænding og værktøjsbaner. CNC-fræsning vinder, når delen skal være dimensionelt præcis, bære last i metal eller produceres i gentagelige serier. De fleste produktionsmiljøer får mest ud af at bruge begge teknologier til det, de hver især er bedst til.

Sådan afgør du 3D-print eller CNC-fræsning til en konkret opgave

Teknologierne arbejder modsat. En CNC-maskine fjerner materiale fra en blok eller plade, indtil emnet står tilbage. En 3D-printer tilføjer materiale lag for lag, og derfor kan den lave indvendige kanaler, gitterstrukturer og organiske former, som et fræseværktøj aldrig kan nå.

Start med fire spørgsmål, før du sammenligner tilbud:

1. Hvad skal delen bruges til? Visuel model, funktionsprototype, produktionsværktøj eller slutprodukt under belastning?
2. Hvilket materiale kræves? Hvis kravet er aluminium, rustfrit stål eller en bestemt plasttype med dokumenteret egenskab, snævrer det feltet ind med det samme.
3. Hvor mange emner skal du bruge? Én, ti eller flere hundrede?
4. Hvor kritiske er tolerancer og overflade? Skal delen passe i en samling, tætne eller glide mod en anden komponent?

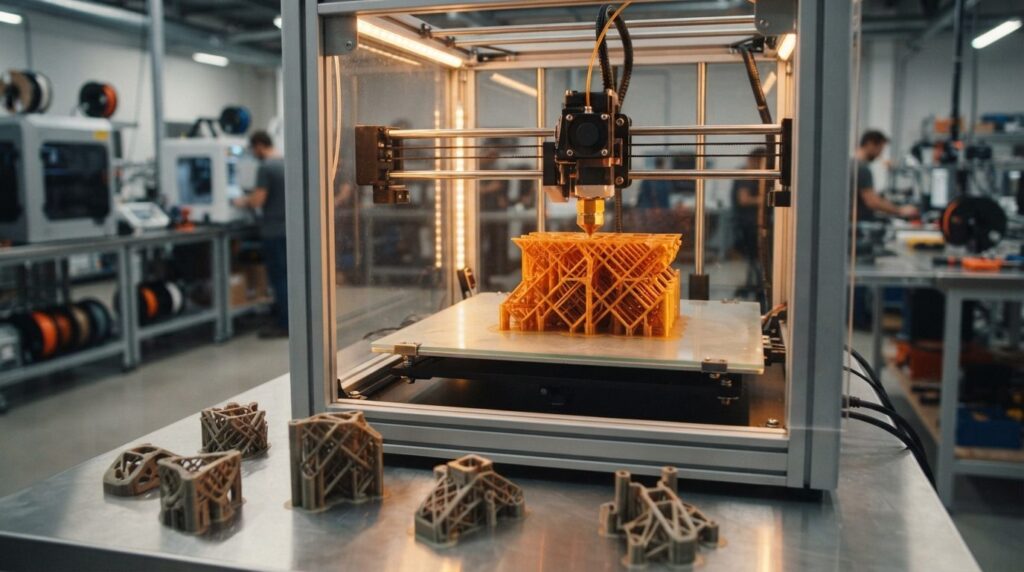

3D-print: fleksibelt til prototyper og mindre dele

Den store styrke ved additiv fremstilling er friheden. Du sender en fil, og få timer senere har du et fysisk emne uden værktøj, opspænding eller programmering af værktøjsbaner. Det gør teknologien oplagt til designiterationer, hvor en konstruktør vil teste tre varianter af et beslag i løbet af en dag. Mange virksomheder bruger en Prusa 3D printer som en pålidelig arbejdshest til prototyper, monteringslærer og kabelholdere, netop fordi maskinen kører stabilt og er nem at holde kørende i et værksted.

I produktionen bruges 3D-print især til:

• Prototyper og formmodeller til designgodkendelse og pasformstest.
• Jigs, fixtures og monteringshjælpemidler som tilpasses den enkelte arbejdsstation.
• Reservedele i små antal, især hvor originaldelen ikke længere kan fås.
• Komplekse emner med indvendige hulrum eller samlet funktion i ét stykke.

Teknologien dækker flere processer. FDM (smeltet plasttråd) er billigst og mest udbredt. Resin-print giver fine detaljer og glatte overflader. Pulverbaserede processer som SLS og metalprint egner sig til kraftigere funktionsdele, men kræver typisk en servicepartner frem for egen maskine. Skrivebordsprintere har desuden begrænset byggevolumen, så store emner skal deles op eller fremstilles på anden vis.

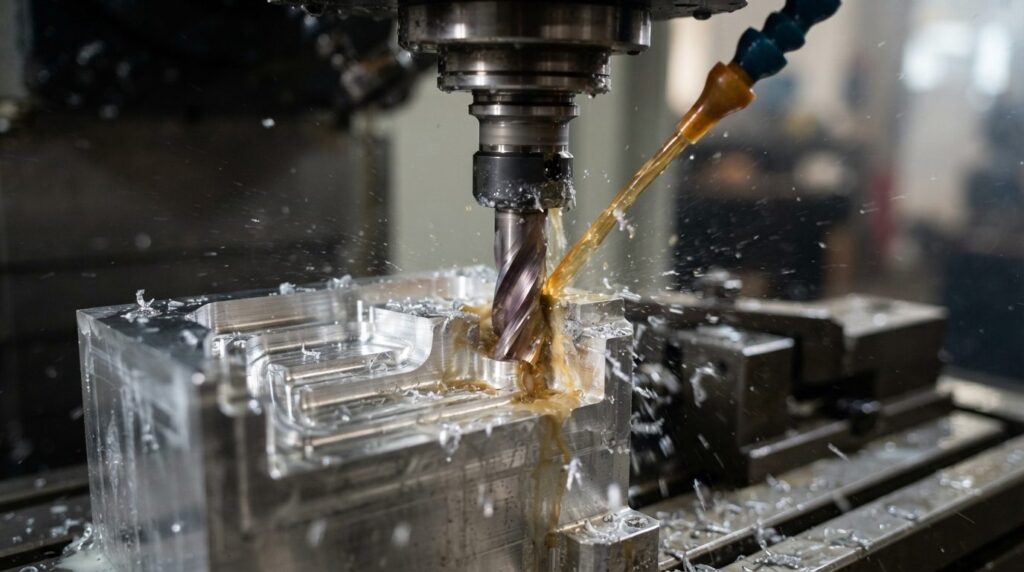

CNC-fræsning: præcision og materialer i fuld styrke

CNC-fræsning er industriens referencepunkt for præcision. Maskinen arbejder i et massivt, ensartet råmateriale, og det giver emner med forudsigelige mekaniske egenskaber. Du kan fræse aluminium, stål, rustfrit stål, messing, titanium og tekniske plastmaterialer som POM eller PEEK og få en overflade, der ofte kan bruges direkte.

Fordelene er tydelige:

• Stramme tolerancer og høj gentagelsesnøjagtighed fra emne til emne.
• Bredt materialevalg med certificerede materialer og sporbarhed.
• Isotrop styrke, så emnet er lige stærkt i alle retninger.
• God overfladekvalitet til lejesæder, tætningsflader og glidefunktioner.

Ulemperne er mere praktiske end tekniske. Programmering, valg af værktøj og opspænding tager tid, og det slår hårdt igennem på stykprisen ved ét enkelt emne. Geometrien har også begrænsninger: indvendige hulrum, underskæringer og dybe, smalle lommer er svære eller umulige at fræse. Samtidig går en del af råmaterialet tabt som spåner.

Materialer og styrke: her adskiller metoderne sig mest

Mange vælger forkert, fordi de sammenligner materialenavne i stedet for faktiske egenskaber. En printet nylondel og en fræst nylondel er ikke det samme emne.

Ved FDM-print er emnet opbygget af lag, og styrken er retningsafhængig: Delen er svagere på tværs af lagene end langs dem. Det betyder, at orienteringen under print har direkte betydning for, om et beslag holder. Fræsede emner har ikke den svaghed. Metalprint kan give meget stærke dele, men processen er dyrere, og efterbehandling som varmebehandling eller slibning er ofte nødvendig.

Omkostninger og leveringstid: små kontra store serier

Økonomien følger to forskellige kurver. Ved 3D-print er stykprisen næsten den samme, uanset om du laver ét eller tyve emner, for hvert emne optager maskintid og materiale. Ved CNC-fræsning er der en markant opstartsomkostning, men når programmet og opspændingen først er på plads, falder prisen pr. emne, jo flere du laver.

Enkeltstyk og små serier

Her er 3D-print som regel hurtigst og billigst. Der er ingen opstillingstid i en fræsemaskine, og delen kan ofte printes natten over. Hvis du bestiller et enkelt emne hos en CNC-leverandør, betaler du i praksis for programmering og opspænding, ikke kun for selve emnet.

Mellemstore og store serier

Når antallet vokser, vender billedet. Printtiden pr. emne ændrer sig ikke meget, så en serie bliver langsom, mens CNC-maskinen kan producere ens emner med korte cyklustider. Hvor skæringspunktet ligger, afhænger af emnets størrelse, kompleksitet og materiale. Bed derfor om tilbud på to eller tre mængder, så du kan se, hvor stykprisen knækker. Gå ikke ud fra tommelfingerregler.

Skjulte omkostninger, du skal medregne

• Efterbehandling: Fjernelse af støttemateriale, slibning eller overfladebehandling af printede emner koster arbejdstid.
• Ændringer i designet: Ved print er en rettelse blot en ny fil. Ved CNC kan den betyde ny programmering og ny opspænding.
• Kvalitetssikring: Kræver kunden målerapporter eller materialecertifikater, er CNC ofte den nemmeste vej.
• Intern drift: Egen printer kræver tid til vedligehold, filamenthåndtering og fejlsøgning, men giver kortere svartid.

Hvornår vinder den ene metode klart?

3D-print vinder, når…

• konstruktøren har brug for en formmodel eller funktionsprototype hurtigt og vil teste flere varianter.
• en montagelinje skal bruge en tilpasset holder, skabelon eller beskyttelseskappe i få eksemplarer.
• geometrien er så kompleks, at fræsning ville kræve flere dele, der skal samles.
• en reservedel ikke længere findes, og behovet kun er få stk.

CNC-fræsning vinder, når…

• emnet skal bære last eller udsættes for slid, varme eller kemikalier, og materialet skal være dokumenteret metal.
• delen indgår i en samling med snævre pasninger, f.eks. lejesæder, aksler eller tætningsflader.
• du skal producere gentagelige serier med ensartet kvalitet fra første til sidste emne.
• kunden stiller krav til materialecertifikat, sporbarhed eller målerapport.

Eksempel fra værkstedsgulvet

Forestil dig et beslag til en sensor på en pakkelinje. Konstruktøren printer tre versioner i plast for at finde den rigtige vinkel og placering. Når designet er låst, og beslaget skal sidde i et støvet og vibrerende miljø, fræses det i aluminium til produktion. Printeren har sparret dage i udviklingen, mens fræseren leverer den holdbarhed, som linjen kræver.

Kombinér begge teknologier i stedet for at vælge én

I praksis er spørgsmålet sjældent enten-eller. Mange produktionsvirksomheder bruger 3D-print i udviklingsfasen og til hjælpeværktøj og lader CNC tage sig af de færdige funktionsdele. Nogle bruger også printede emner som model til at verificere et design, før de bestiller dyre fræsedele. Det reducerer risikoen for, at en fejl i tegningen først opdages, når metallet er skåret.

Overvej at indføre en simpel intern tommelfingerregel: Alt, der kun skal bruges i fabrikken og ikke bærer stor belastning, prøves først som print. Alt, der leveres til kunden eller indgår i et sikkerhedskritisk system, vurderes mod CNC eller en anden egnet produktionsmetode.

Tjekliste til dit næste projekt

1. Definér emnets funktion: model, prøve, værktøj eller slutprodukt.
2. Fastlæg materialekrav og eventuelle certifikater.
3. Angiv kritiske mål og tolerancer på tegningen, ikke kun på hele emnet.
4. Vurdér antal nu og forventet antal på sigt.
5. Indhent tilbud på flere mængder og få efterbehandling med i prisen.
6. Test et printet emne først, hvis designet ikke er endeligt.

Ofte stillede spørgsmål

Kan 3D-print erstatte CNC-fræsning helt?

Nej, ikke generelt. 3D-print kan erstatte fræsning til prototyper, hjælpeværktøj og visse specialdele, men ved stramme tolerancer, høj mekanisk belastning og dokumenterede metalmaterialer er CNC-fræsning stadig det sikreste valg. Metalprint udvider mulighederne, men er en anden og dyrere proces end almindelig plastprint.

Hvad er billigst til en enkelt prototype?

Som regel 3D-print, fordi der ikke skal laves programmering, værktøjsvalg eller opspænding. Hvis prototypen skal laves i det samme metal som det endelige emne for at teste funktionen realistisk, kan CNC-fræsning dog være det rigtige valg, selv om stykprisen er højere.

Hvordan vurderer jeg, om en serie skal printes eller fræses?

Indhent tilbud på flere mængder og sammenlign stykprisen, efterbehandling og leveringstid. Medregn materialekrav og tolerancer, for de kan afgøre sagen, uanset hvad regnestykket viser. Er du i tvivl, så få en leverandør til at vurdere tegningen, før du beslutter dig.
